技术特征
介质/液体 |
操作压力 |
操作温度 |
|
醇类燃油 |
大概10 bar |
正压发动机部位-40 °C到+135 °C瞬间达到+ 150°C(大概30分钟) |
符合SAE J2044要求
快速接头连接、拆卸操作方法：

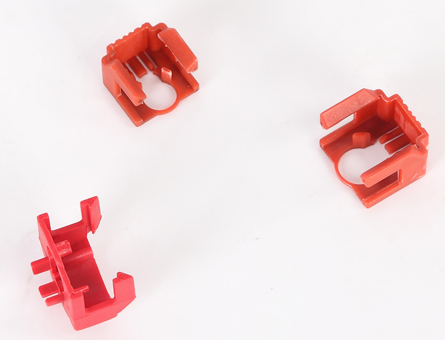

快速接头由连接器壳体、内O型圈、外O型圈、隔离环、外挡圈、自锁扣组成，当另一管路适配器（阳接头）插入接头中，由于自锁扣具有一定的弹性，配合卡扣扣件可将两个接头连接在一起，然后回拉，确保安装到位，这样快速接头才起到作用。维修拆卸时只要先推进阳接头然后按住自锁扣两端的卡扣按钮，使自锁扣中间扩张，就可以轻松拔出接头，重新接上前应使用SAE 30号重油润滑。
专利性：一种管路快速接头，专利号ZL 201020517129.7
安全性：
快速接头采用双密封圈径向密封结构，内O型圈采用改性橡胶，主要针对流体各项物理、化学性能定制，防止老化、腐蚀、溶胀等；外O型圈有中间体隔离环隔开，使两密封圈有相应的活动空间，不发生橡胶基体粘结，外O型圈采用合成橡胶，增强机械性能，防止空气老化。密封圈及隔离环通过外挡圈的弹性卡口装置牢牢固定在壳体中，不会产生密封圈脱落、移位等现象产生。极大的保证了密封的安全性。
自主开发创造性：一种具有耐高热变性能的尼龙合金及其制备方法发明专利号：201110107011.6
快速接头的工作环境：
a、汽油和柴油输送系统，或甲醇、乙醇、天然气输送系统，或其蒸汽排放或挥发逸散控制系统。 |
|
b、运转压力达500 kPa、5 bar、（72psig） |
|
c、运转真空度低至-50 kPa、-0.55 bar、（-7.2psig） |
|
d、运转温度范围-40℃ （-40°F)至115℃ （-239°F)，短时间150℃

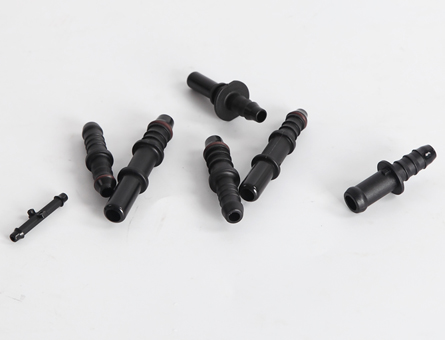

快装接头与管子连接端有各种“杉树”选择： |
|
 |
 |
|
与尼龙管连接
- 管子规格从3.35x4.5至14.35x16.35mm
- 接头杉树端带或不带O形圈 |
与橡胶管连接
- 管子规格从内径3.0至16mm
- 接头带或不带肋状纹 |
运用在汽车工业领域 SAE型快速接有关当局可适用于管对管连接,也适用于管对设备连接。
·燃料管路
·输送及回流管路
·油箱排油管路
·排气管路
·油冷却管路
·真空控制管路
|
